 　　交流接触器自锁原理

　　1停止按钮

　　停止按钮接线要接常闭触点，什么叫常闭？停止按钮如果我们不按它，停止按钮一直是通的，按下停止按钮断开，松开停止按钮还是通的。

　　2启动按钮

　　启动按钮我们接线要接常开触点，常开可以跟停止按钮一样理解，启动按钮我们不按一直是断开的，按动启动按钮，线路通，松开以后线路断开，启动按钮和停止按钮也就是一瞬间的断开和连通。

　　3熔断器

　　可以把它当作一个保险丝。

　　原理介绍：

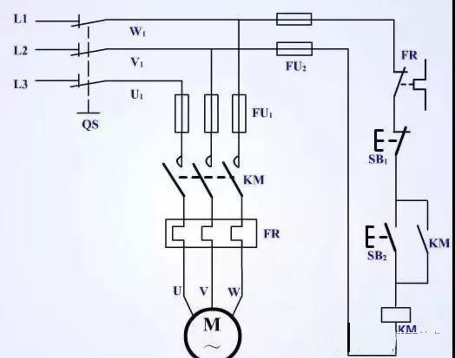

　　图中我们可以看到断路器，接触器，两个按钮，一个停止按钮，一个启动按钮，既然是接触器自锁电路，我们用到启动按钮，既然能启动肯定要停止，所以我们用到停止按钮常闭。

　　接线步骤：

　　断路器2p的，蓝色零线进接触的线圈A1，火线进红色按钮=停止按钮常闭，作用停止电路，经过停止按钮是常闭出来两根线，一根进接触器的辅助触点常开NO（这里说明接触器L1--L2---L3接触器主触点）。经过辅助触点常开NO进到线圈A2，另一根进启动按钮的常开，作用启动。启动按钮常开出线进接触器的线圈A2。

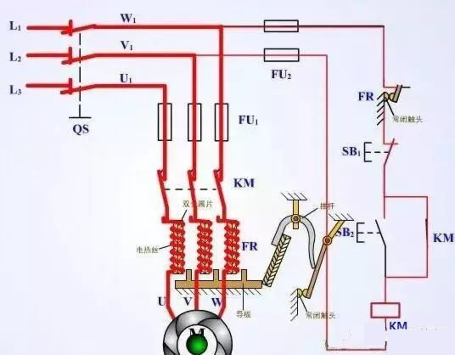

　　运行演示：

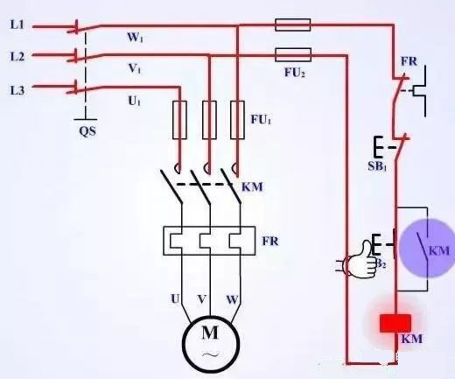

　　按下启动按钮SB2,接触器线圈得电，同时接触器主触点闭合，辅助触点闭合。主线路电源经过熔断器到接触器触点，到热继电器，到电路，接触器辅助触点闭合，这时接触器由于辅助触点闭合控制电路一直得电。

　　原理解析：

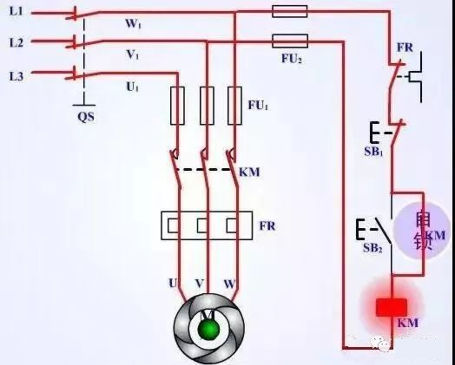

　　控制电路，由于控制电路串热继电器常闭触点，所以电源经过热继电器常闭接触器KM辅助触点，当我们按下启动按钮的时候，接触器辅助触点闭合电源经过接触器辅助触点到接触器线圈。所以接触器一直得电运行，电机保持运行状态。

　　停止按下停止按钮SB1，控制电路由于停止按钮常闭断开，所以整个控制电路失电，接触器线圈失电，主触点回到初始状态，辅助触点回到初始状态，这就是接触器自锁电路。如需要再次启动，按下启动按钮即可，工作流程如上面一样。

　　380伏交流接触器有三个主触头也就是电源进线和负载端出线，进线分别是三相火线L1 L2和L3,负载端出线分别是T 1 T 2和T 3,接触器主触头进线和出线上下一一对应，分别是L 1对应T 1,L 2对应T 2 L 3对应T 3,主触头在接触器不吸合的状态下是常开状态。
