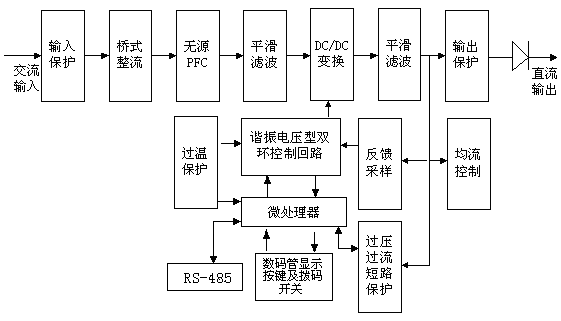

　　模块原理框图

　　二、保护功能

　　1.输出过电压保护

　　输出电压过高对用电设备会造成灾难性事故，为杜绝此类情况发生，高频模块内有过电压保护电路，出现过电压后模块自动锁死，相应模块指示打亮，故障模块自动退出工作而不影响整个系统正常运行，过电压保护点设为320V士2V。

　　2.输出限流保护

　　每个模块的输出功率受到限制，输出负载增电流不能无限增大，因此每个模块输出电流最大限制为额定输出电流的1.05倍，如输出超负荷，模块自动调低输出电压加以保护。

　　3.短路保护

　　整流模块输出特性如图3-4所示，输出短路时模块在瞬间把输出电压拉低到零。限制短路电流在限流点之下，此时模块输出功率很小，以达到保护模块的目的。模块可长期工作在短路状态，不会损坏，排除故障后模块可自动恢复工作。

　　4.并联保护

　　每个模块内部均有并联保护电路，绝对保证故障模块自动退出系统，而不影响其他正常模块工作。电源模块并机输出示意图如图3-5所示。

　　5.过热保护

　　过热保护主要是保护大功率变流器件，这些器件的结温和电流过载能力均有安全极限值，正常工作情况下，系统设计留有足够余量:在一些特殊环境下，如果环境温度过高、风机停转等情况下，模块检测散热器温度超过90C时自动关机保护，温度降低到80C时模块自动启动。

　　6.过电流保护

　　过电流保护主要保护大功率变流器件，在变流的每一个周期， 如果通过电超过器件承受电流，关闭功率器件，达到保护功率器件的目的。过电流保护可自动恢复。

　　7.测量功能

　　测量电源模块输出电压和电流以及模块的工作状态，并通过LCD显示，使用者可直观、方便地了解模块和系统工作状态。

　　8.故障报警功能

　　在出现故障时模块会发出声光报警，同时LCD上显示故障信息，用户能方便地对模块故障定位，便于及时排除故障。

　　9.设置功能

　　(1)模块输出电压设置。根据设置的模块工作母线、充电状态、浮充电压、均充电压、控母输出电压等参数确定电源的输出电压。

　　(2)无级限流。通过监控系统可在5%~ 105%额定电流内任意设置限流点限流点通过了LCD和按键设置，根据设置的模块工作母线、合母限流、控母限流等参数确定模块输出限流。

　　10.校准功能

　　(1)电压测量校准，

　　通过LCD和按健校准模块输出电压测量。

　　(2)电流测量校准。

　　通过L.CD和按键校准模块输出电流测量。

　　(3)输出电压控制校准。通过LCD和按健校准模块输出电压控制。

　　11.通信功能

　　模块通过RS485或CAN和主监校之间通信，主监控通过通信实现模块参数设置，控制模块工作状态。

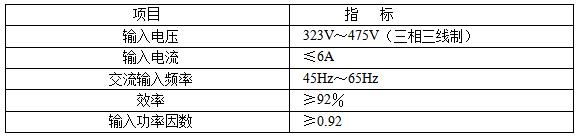

　　附ER22010/T 表    ER22010/T 系列整流模块输入特性

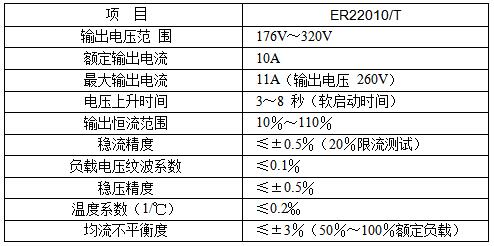

　　表    ER22010/T 系列整流模块输出特性
